天城抗火石と微生物の力で排水処理を効率化

天城抗火石高速散水ろ床法

自然の法則から生まれた
処理効率の高いプラントシステム
原水負荷濃度削減・汚泥減少・
コスト削減・環境に配慮した
運用をサポートいたします

各種工業排水の最適処理に向けて、排水分析、設備設計、メンテナンス等一貫したプランニングをいたします。

目次

天城抗火石高速散水ろ床法とは?
プラント概念図
水の流れ概念図
改善効果実績
天城抗火石高速散水ろ床法の導入実績
天城抗火石高速散水ろ床法が信頼される理由
天城抗火石高速散水ろ床法導入の流れ

天城抗火石高速散水ろ床法とは?

天城抗火石高速散水ろ床法(あまぎこうかせきこうそくさんすいろしょうほう)とは、天城抗火石を用いた排水プラント技術です。
天城抗火石の多孔質により微生物の適正な活性環境作り出すことにより、汚泥減少させ、糸状菌・放線菌の発生が少ない状態を保ち、処理効果が高く安定するためコスト削減を図ることができます。
澤本商事では、設計・施工・維持管理・配管工事・機械の販売・メンテナンスを行っています。
また、環境省のETV事業によって、天城抗火石高速散水ろ床法は環境技術として証明されています。

  • 処理効率が高く効果が安定(ケイ素による防カビ・触媒作用)
  • 水質変動に影響されにくい
  • 維持管理が容易で安価
  • 各種処理施設と併用が可能
  • ろ材の寿命が長い

その他、増設可能・工期が短い・逆洗浄不要・敷地面積が少なくて済むなどの特徴があります。

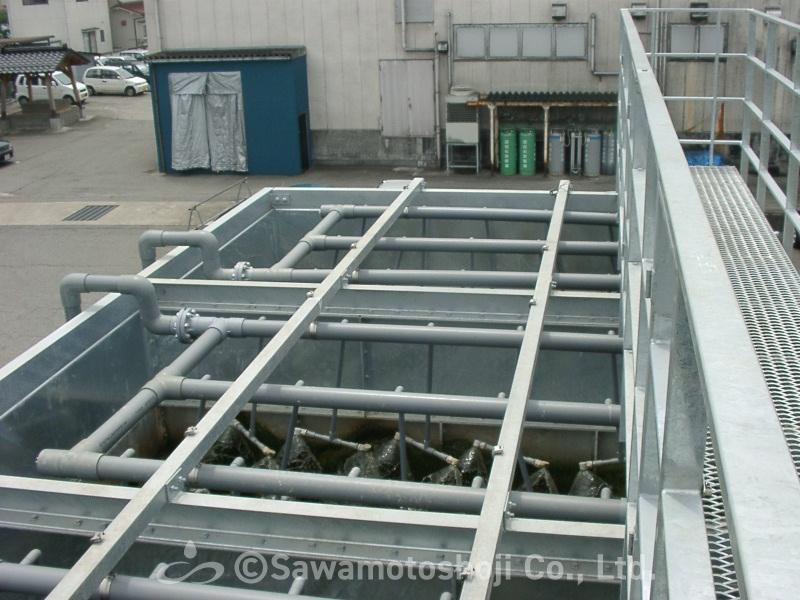

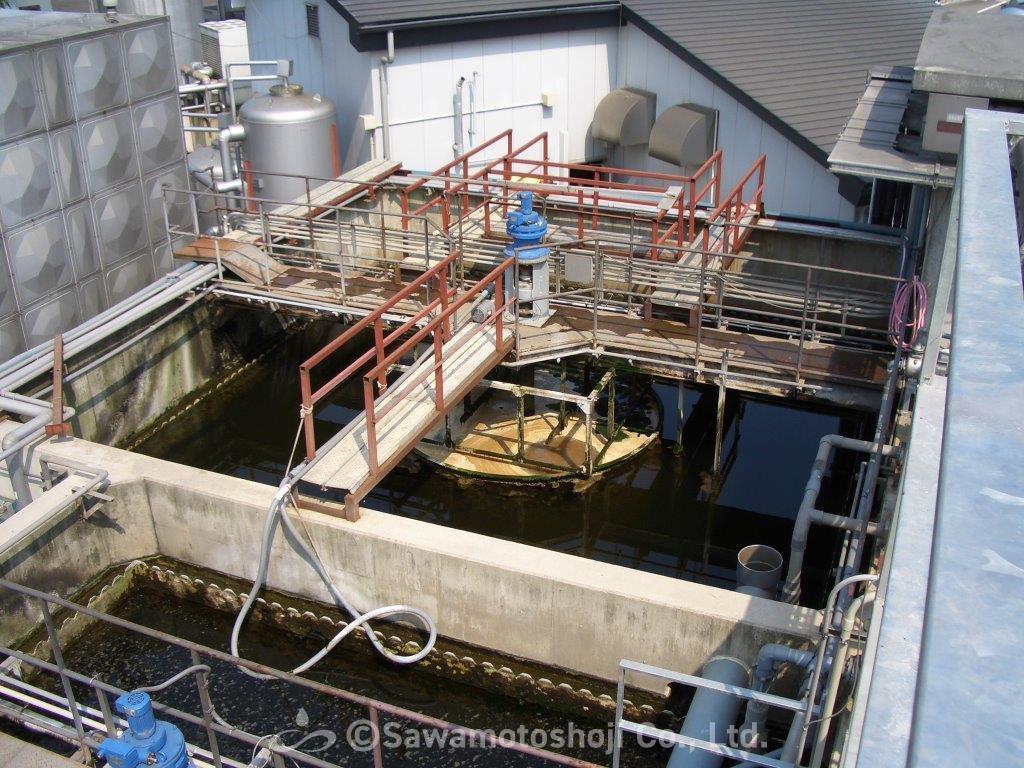

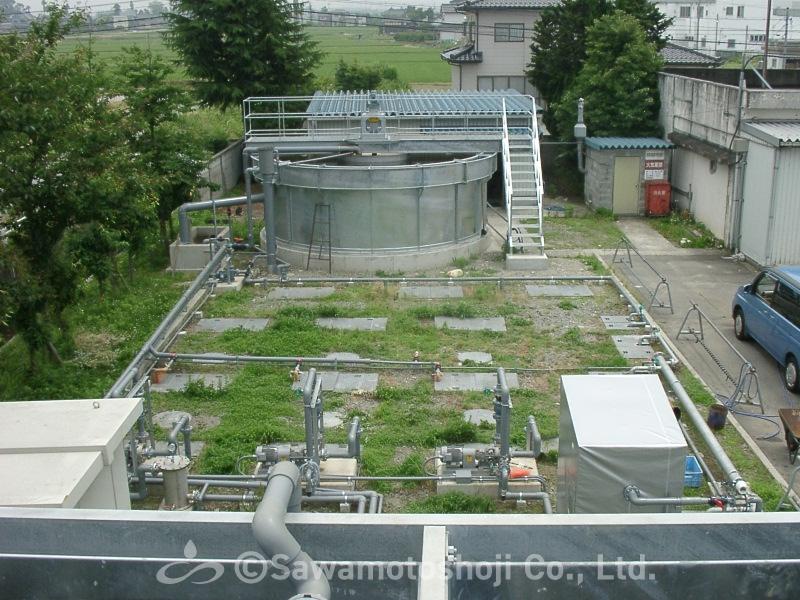

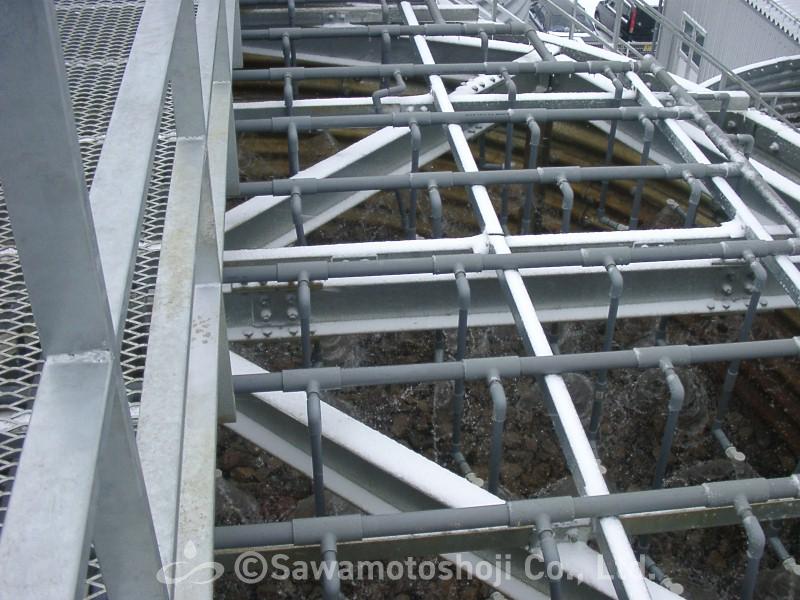

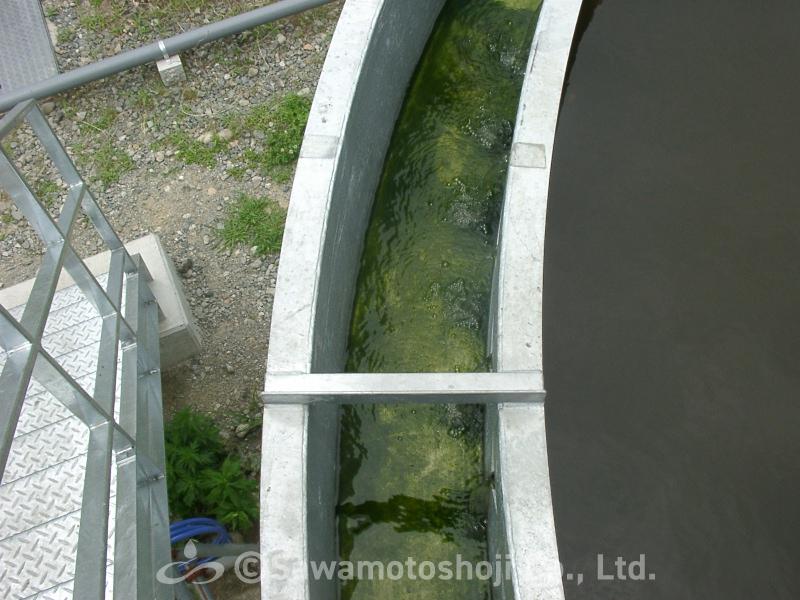

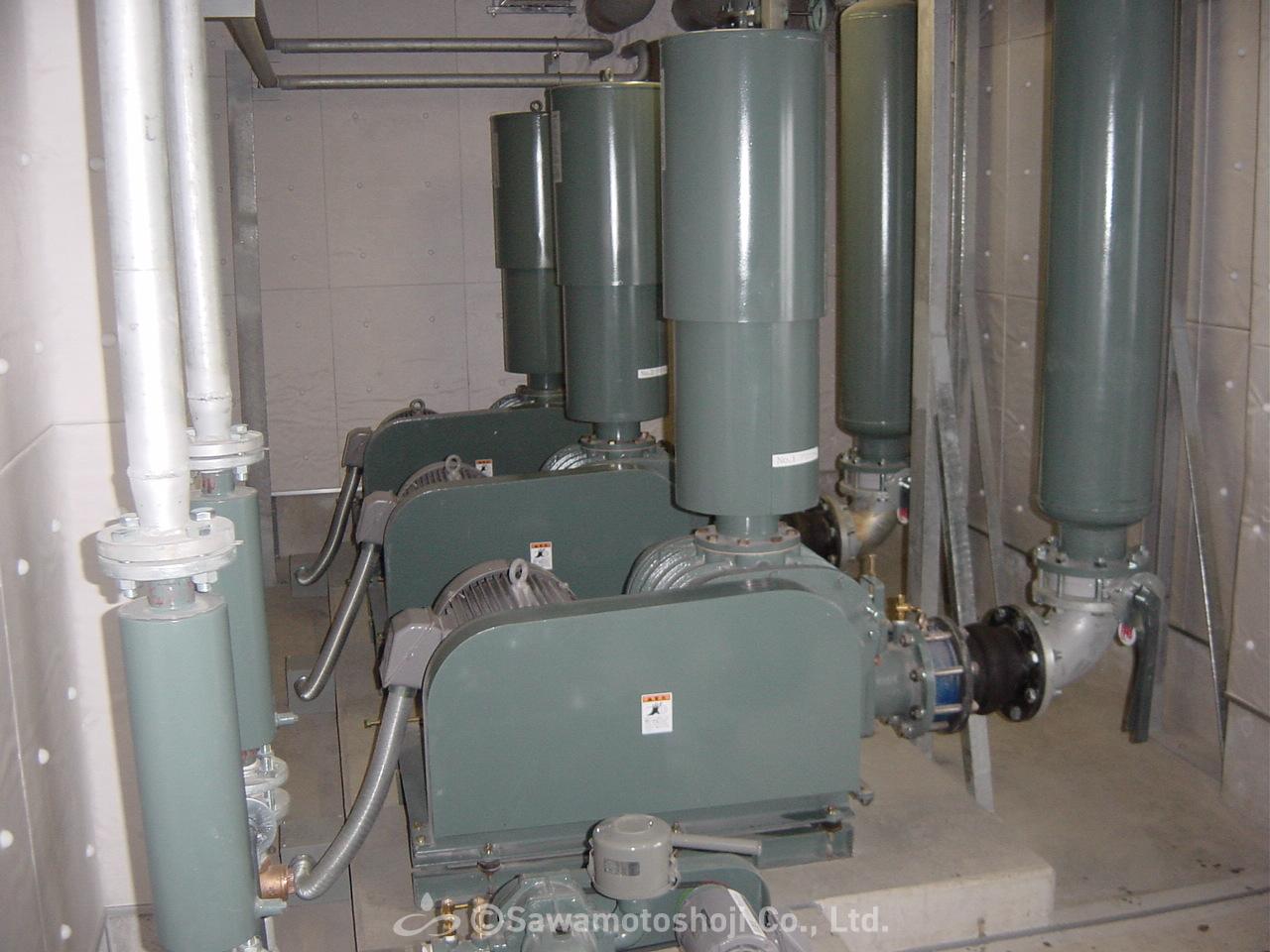

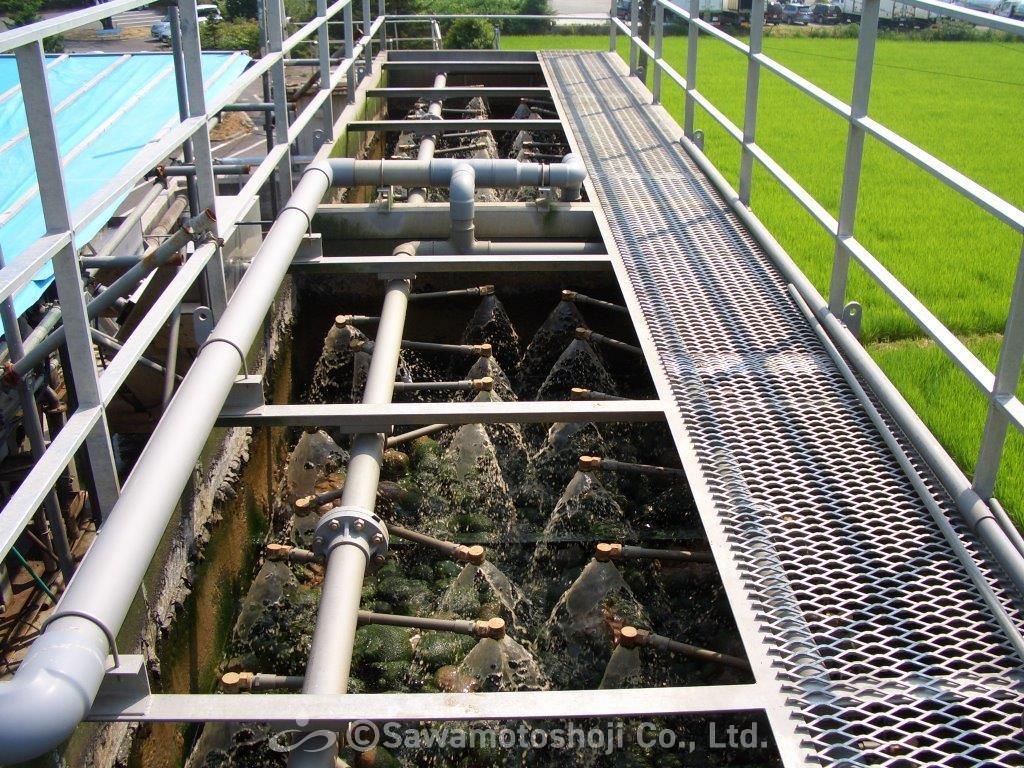

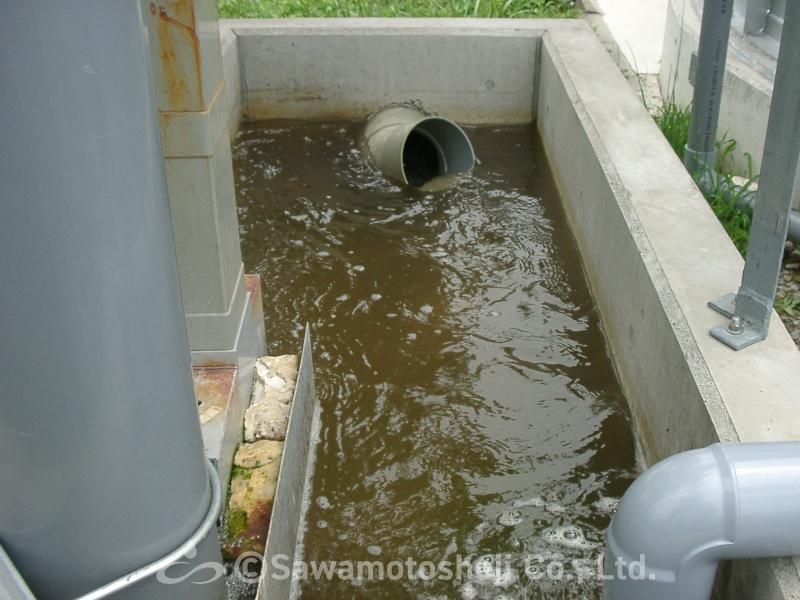

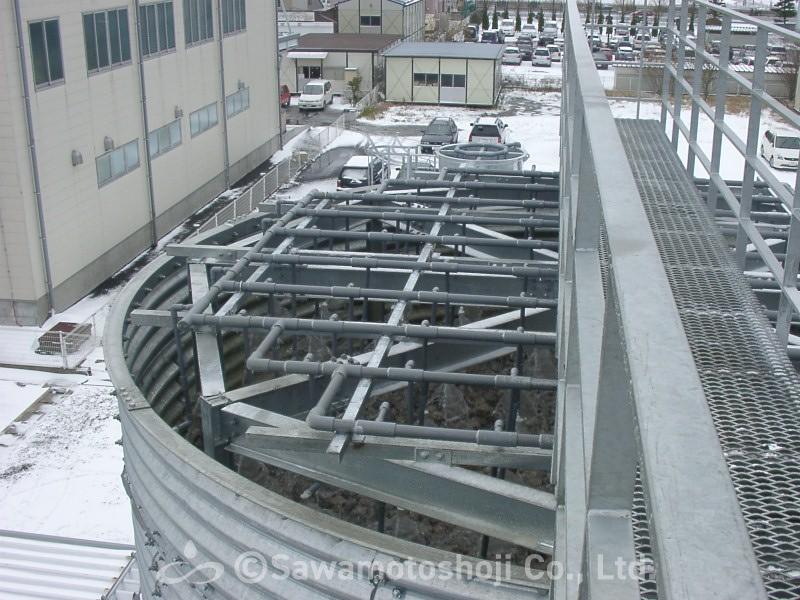

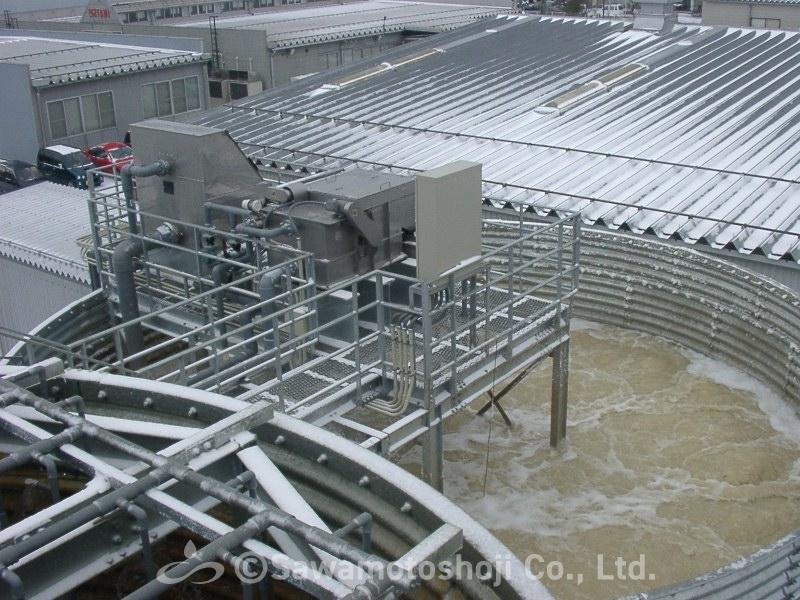

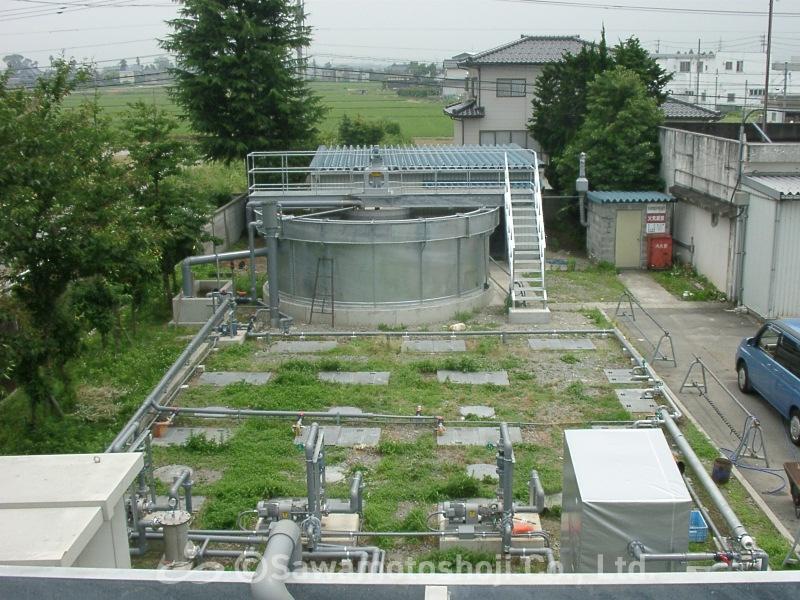

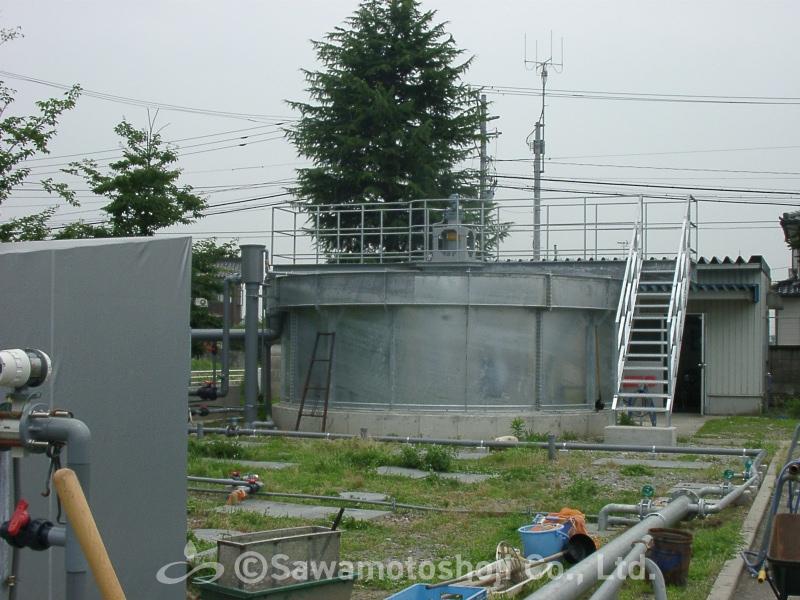

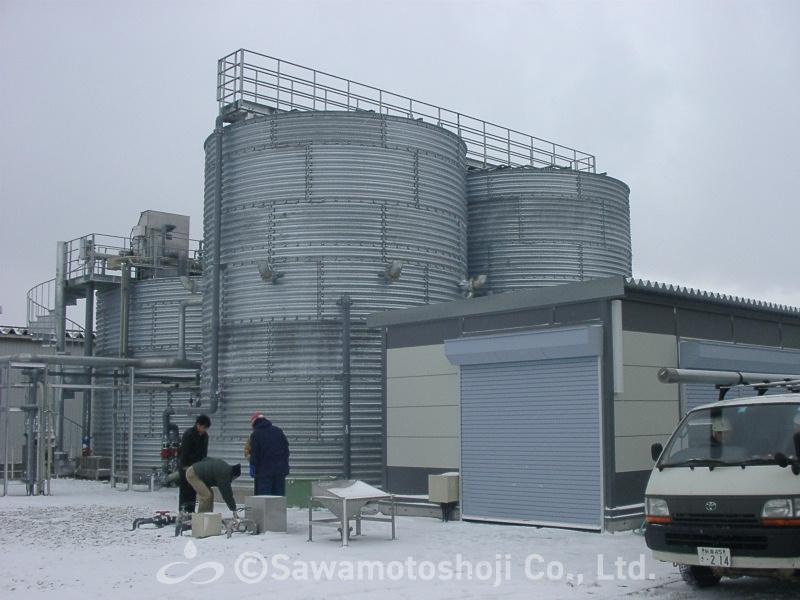

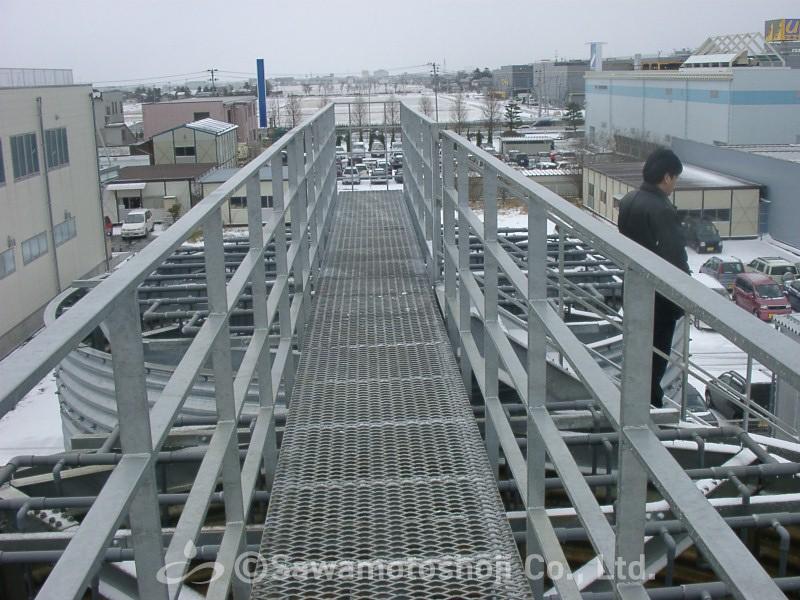

天城抗火石高速散水ろ床法を導入したプラント
天城抗火石高速散水ろ床法

プラント概念図

微生物とケイ素の力による浄水フロー

調整層に原水が貯められ、必要に応じてSANAの脱臭剤や油脂分解剤を投入します。

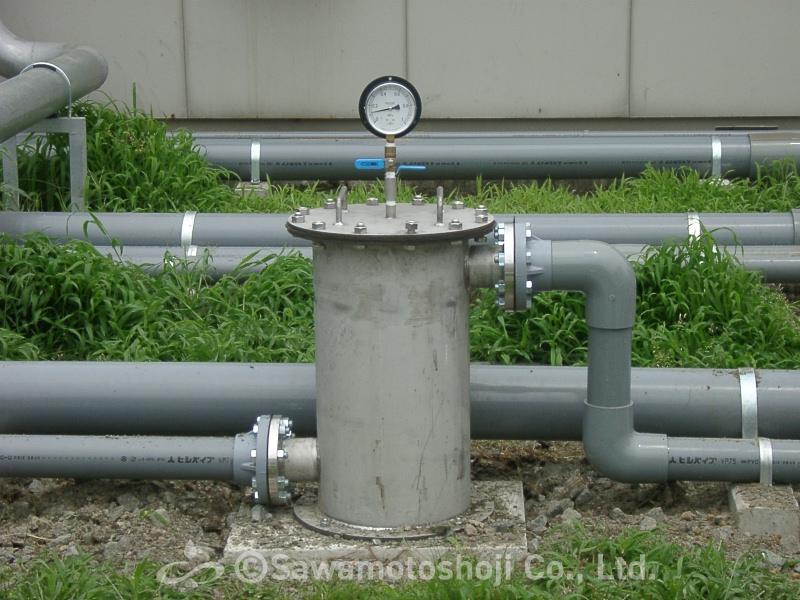

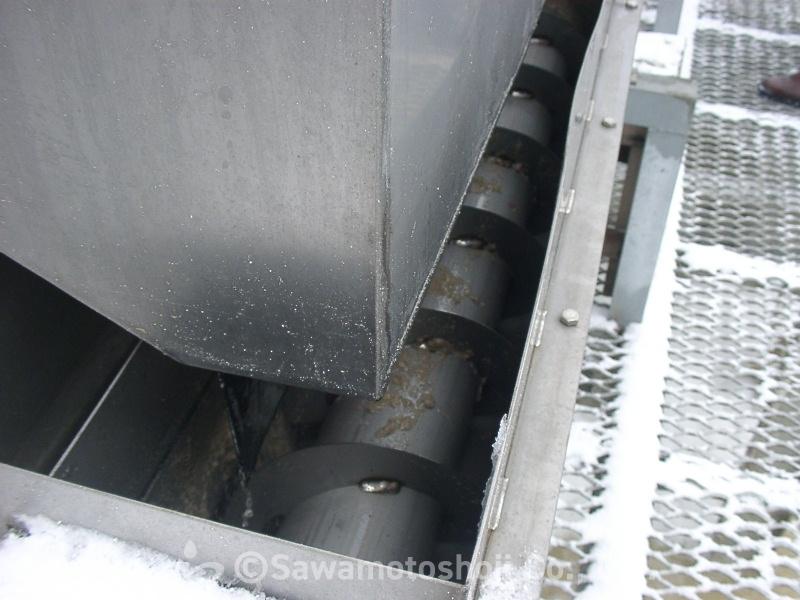

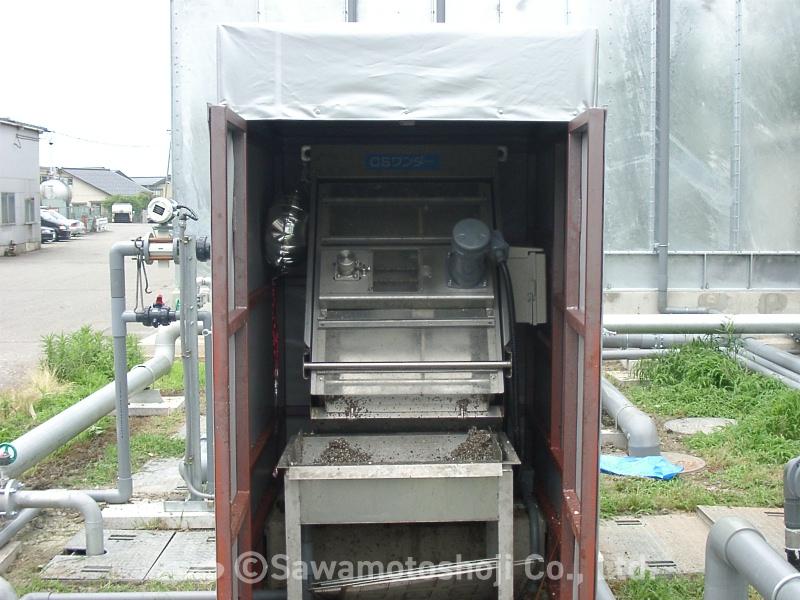

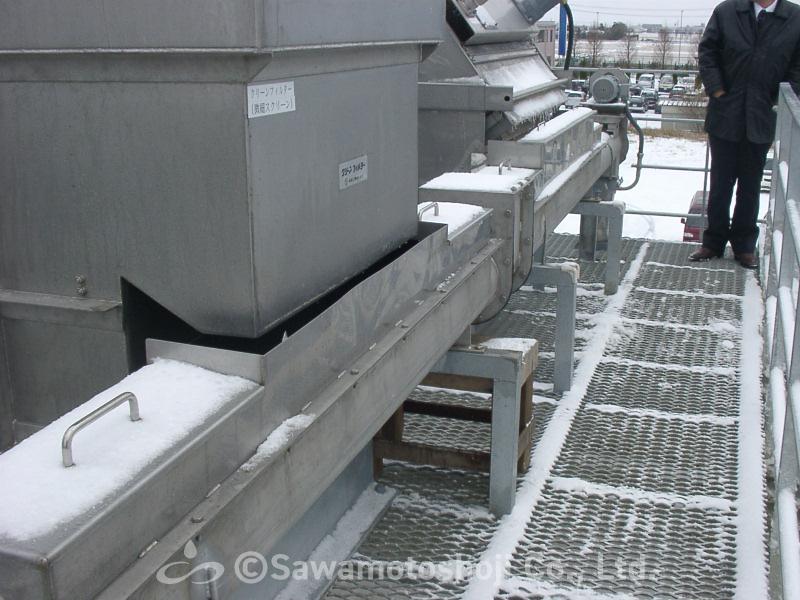

スクリーンでは油分や微細なゴミを取り除き、散水ろ床へ送られます。

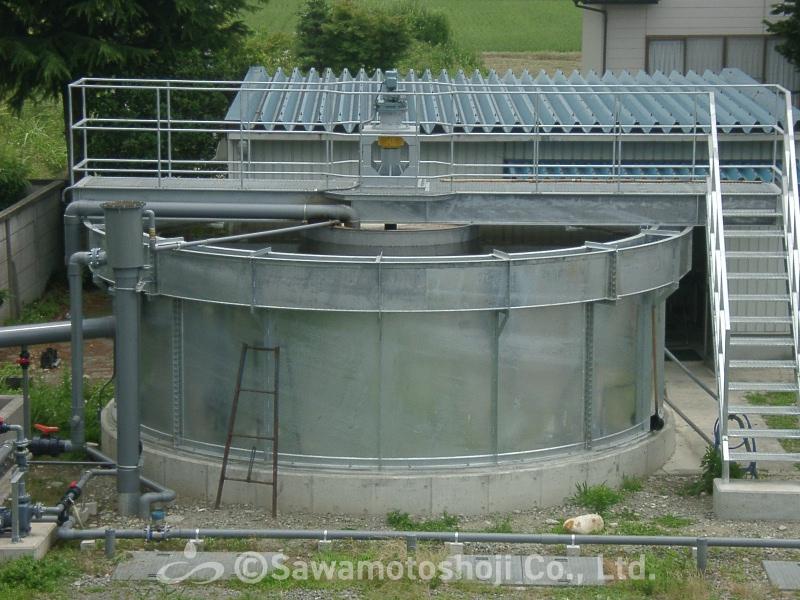

散水ろ床槽と、循環槽を併せたものが散水ろ床装置です。

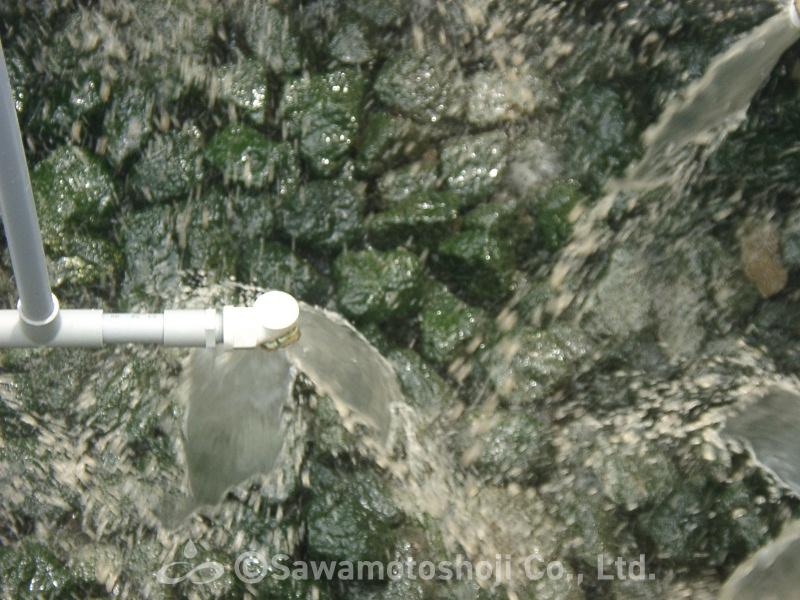

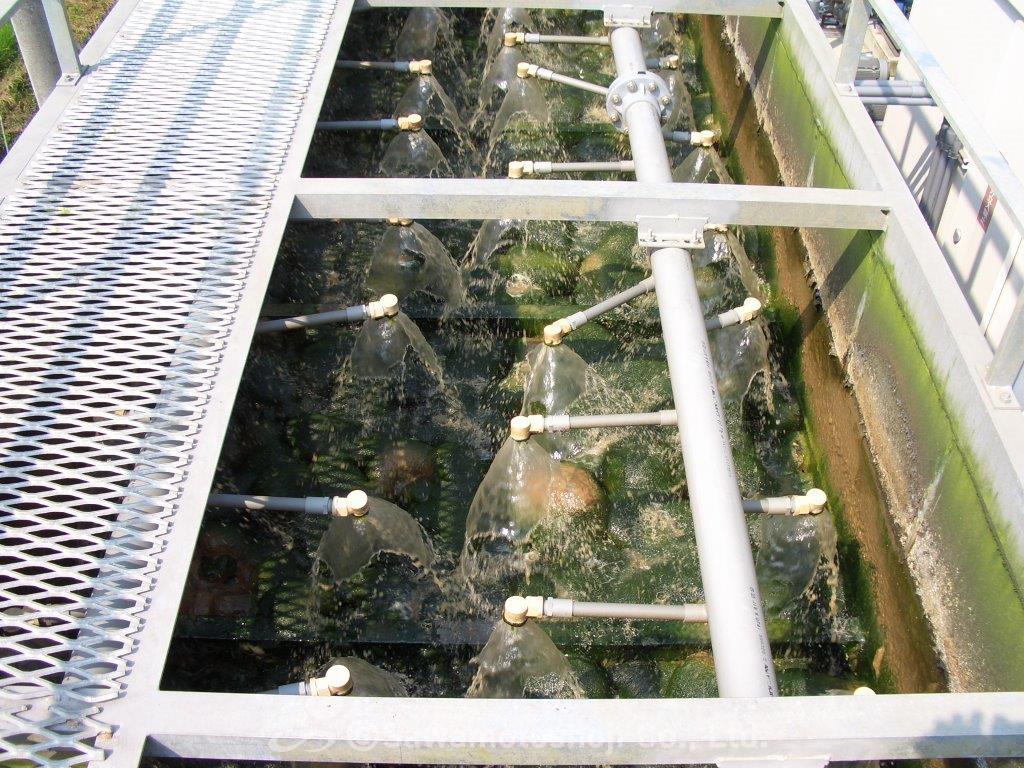

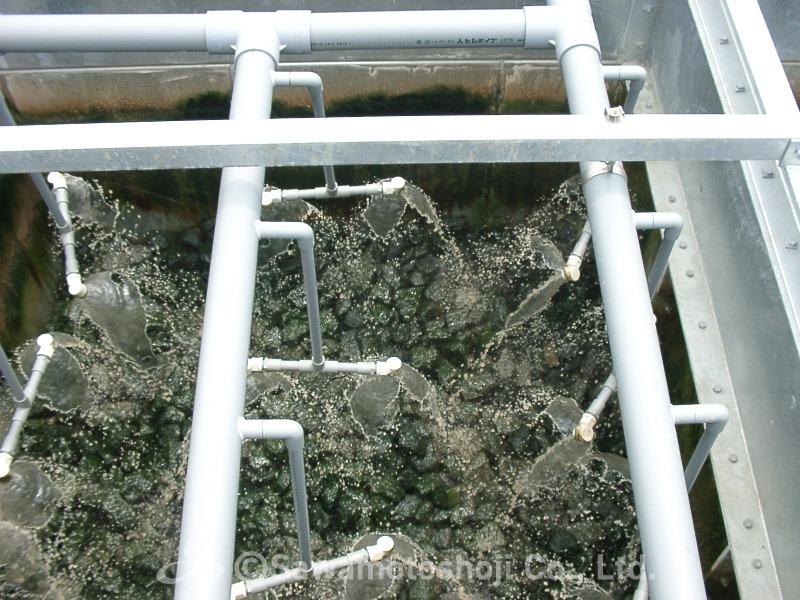

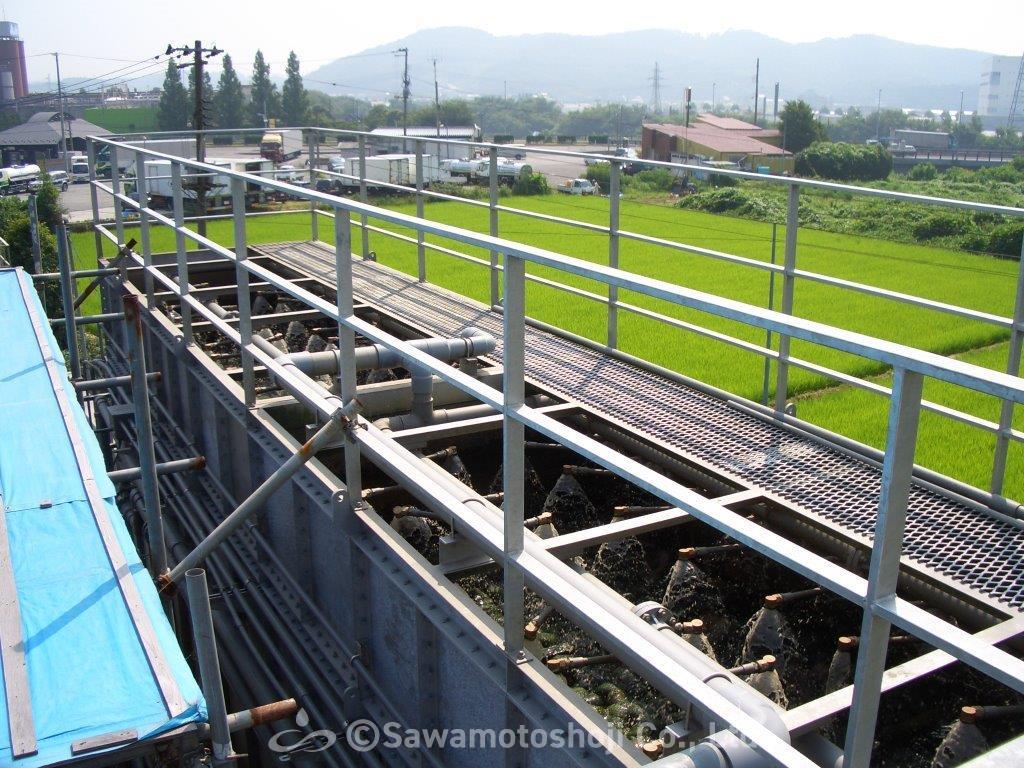

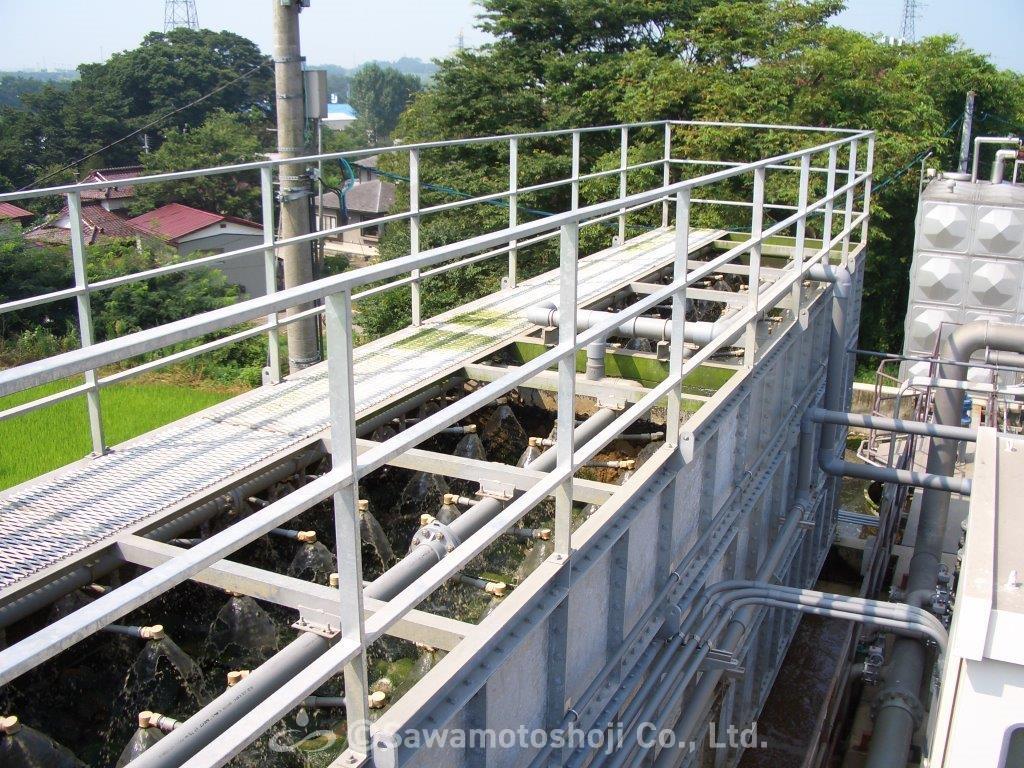

この散水ろ床槽の中には多孔質の天城抗火石が敷詰められており、微生物とケイ素の力によって、水が浄化されていきます。
後生動物、珪藻、緑藻が繁殖し、食物連鎖によって汚泥が減少します。活性汚泥に比べ、1/5から1/10の汚泥発生量が減少します。また、散水ろ床装置では汚れの90%以上を処理します。

天城抗火石を用いたプラント概念図
天城抗火石を用いたプラント概念図

水の流れ概念図

微生物とケイ素の力による浄水フロー

プラント内は上層部、中層部、下層部に分かれており、各槽にいる微生物(後生生物)が、水の中を循環し、汚泥を減少させます。
ケイ素の溶質による防カビ作用で、糸状菌・放線菌の発生が少なく抑えられます。
また、触媒作用があり、多糖類の分解を促進します。
最終的に、有機物はバクテリアが出す酵素により炭酸ガス(CO2)と水(H2O)に分解されます。

プラント内の水の流れ
プラント内の水の流れ

改善効果実績

某食品加工工場様のフローチャート図

天城抗火石散水ろ床法を実際に導入した事例をご紹介いたします。
某食品加工工場様においては、食品加工工場の製造が増加し負荷が高くなったため、前処理装置として天城抗火石散水ろ床法を導入されました。
原水量、BOD量は増加していますが、汚泥発生量は大幅に減少という効果が出ました。
また、プラントの設置面積を変えずに導入できただけではなく、汚泥発生量の減少により電気使用量も減少し、結果的にコストダウンすることができ、喜んでいただけました。

プラント内の水の流れ
プラント改造前後の仕様状況

某食品加工工場様の改善前から改善後の変化

プラント改造前後の変化
プラント改造前後のコスト変化

改善効果実績

食品加工会社の多くは、廃油や汚泥、異臭などの処理に困っておられることが多く、当社の天城抗火石を用いた高速散水ろ床を導入して様々な効果を得ていただいております。
廃水の有害物質削減による環境への配慮や、汚泥発生量の減少によるコスト削減など、改善効果が見られます。

事例1富山県食肉加工会社

河川放流(250t /日) 施工前原水水質 施工後 除去率・削減費
処理水量 200t/日 250t/日
BOD 2,500mg/l 15mg/l以下 99.4%
CODmn 1,800mg/l 20mg/l以下 99%
SS 450mg/l 15mg/l以下 97%
N-ヘキサン 180mg/l 5mg/l以下 98%
汚泥発生量(ケーキ量) 1,200kg/D 420kg/D 65%
汚泥費用 24,000円/日 9,600円/日 -14,400円/日

事例2新潟県魚加工会社

施工後に、加圧浮上装置を撤去しました。

下水放流(250t /日) 施工前原水水質 施工後 除去率・削減費
BOD 2,850mg/l 150mg/l以下 95%
CODmn 1,800mg/l 100mg/l以下 95%
SS 680mg/l 150mg/l以下 78%
N-ヘキサン 350mg/l 5mg/l以下 99%
汚泥発生量(ケーキ量) 1,900kg/D 0kg/D 100%
汚泥費用 38,000円/日 0円/日 -38,000円/日

事例3福島県乳業工場

河川放流(1000t /日) 施工前原水水質 施工後 除去率・削減費
BOD 1,000mg/l 15mg/l以下 99%
CODmn 850mg/l 20mg/l以下 98%
SS 200mg/l 15mg/l以下 93%
N-ヘキサン 160mg/l 5mg/l以下 97%
汚泥発生量(ケーキ量) 2,700kg/D 1,000kg/D 73%
汚泥費用 54,400円/日 20,000円/日 -34,400円/日

天城抗火石高速散水ろ床法を導入してプラント環境を整えませんか?

根本的かつ緊急対応をいたします

プラント事業の効率化・促進はもちろん、メンテナンス性やコスト面も改善できます。
まずは徹底的に現場検証を行い、事業フローはもちろん、周辺環境も鑑みた課題解決・改善をご提案いたします。

対応業種

  • 日配食品製造業
  • 豆腐製造工場、麩製造工場
  • 製麺工場
  • 洗米工場
  • 食品加工業
  • 食肉加工業(ハム工場)
  • ブロイラー加工場
  • 化学工場
  • 製油工場
  • ジュース、栄養ドリンクなどの飲料工場
  • その他製造業など

汚泥の簡易分析、微生物観察、コンサル付き資剤ご提案の流れ

天城抗火石高速散水ろ床法導入フロー
天城抗火石高速散水ろ床法導入フロー
  • アフターフォローで定期的な分析、機器のメンテナンスをしています。
  • アフターフォロー中の水質分析は無料(簡易分析)で行います。また、季節ごとに最適な資剤のご提案もいたします。
  • お客様の希望に合わせてメンテンナンス内容は異なります。
